किन MV कपर पावर केबलहरूले ग्रिड विश्वसनीयता सुनिश्चित गर्दछ

सारांश: आधुनिक भारी उद्योगहरू र शहरी पूर्वाधारहरू विस्तार हुँदा, मध्यम भोल्टेज नेटवर्कहरूले अभूतपूर्व प्रसारण स्थिरताको माग गर्दछ।6/10 kV देखि 26/35 kV सम्मको मध्यम भोल्टेज पावर केबलहरूउच्च-लोड बिजुली वितरणको महत्त्वपूर्ण धमनीहरूको रूपमा सेवा गर्दछ। यस लेखले दीर्घकालीन सञ्जाल सुरक्षा तर्फ पूर्वाधार खरिद प्रबन्धकहरूलाई मार्गदर्शन गर्दै मध्यम भोल्टेज तामा केबलहरूको महत्वपूर्ण संरचनात्मक तहहरू, इन्जिनियरिङका फाइदाहरू, र कडा परीक्षण मापदण्डहरूको विश्लेषण गर्दछ।

सामग्रीको तालिका

1. परिचय

2. 6/10 kV देखि 26/35 kV MV केबलहरूको संरचनात्मक तहहरू

3. किन कपर कन्डक्टरहरू मध्यम भोल्टेज प्रणालीहरूमा एक्सेल

4. भूमिगत जोखिमहरू हटाउने: ढाल र आर्मर

5. प्राविधिक अनुपालन र कारखाना अनुकूलन

परिचय

6 kV देखि 35 kV मध्यम भोल्टेज दायरा भित्र सञ्चालन गर्ने पावर ग्रिडहरूले महत्त्वपूर्ण विद्युतीय तनावको परिचय दिन्छ जुन मानक कम भोल्टेज लाइनहरूले सामना गर्न सक्दैन। यी उच्च क्षमताहरूमा, कुनै पनि संरचनात्मक अनियमितताले विनाशकारी आंशिक डिस्चार्ज निम्त्याउन सक्छ। नगरपालिका सबस्टेशनहरू र ठूला उत्पादन क्षेत्रहरूका लागि अखंड निरन्तरताको ग्यारेन्टी गर्न, परामर्श इन्जिनियरहरूले लगातार भारी शुल्क कपर-कोर मध्यम भोल्टेज समाधानहरू निर्दिष्ट गर्छन्।

एक अन्तर्राष्ट्रिय मान्यता प्राप्त निर्माताको रूपमा,Taitong केबल6/10 kV देखि 26/35 kV पावर केबलहरू प्रदान गर्न उन्नत क्याटेनरी भल्कनाइजेसन उत्पादन लाइनहरूको लाभ उठाउँदछ जसले विश्वव्यापी ग्रिड सुरक्षा मार्जिनहरू पार गर्दछ, भारी उद्योग टेन्डरहरूको लागि उच्च-दक्षता वितरण विकल्पहरू प्रदान गर्दछ।

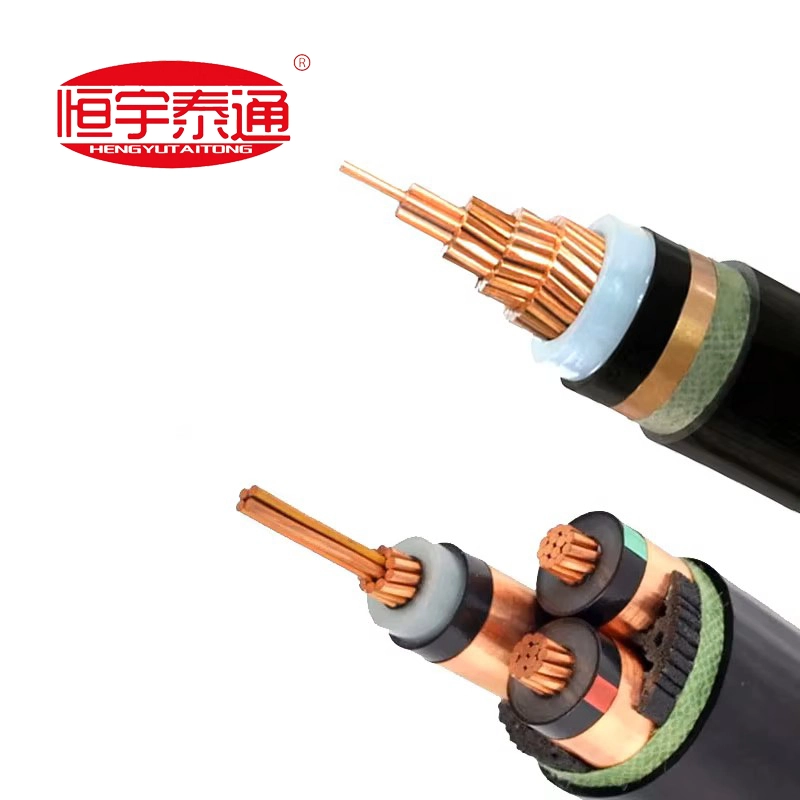

6/10 kV देखि 26/35 kV MV केबलहरूको संरचनात्मक तहहरू

कम-भोल्टेज तारहरूको विपरीत, मध्यम भोल्टेज केबलहरूलाई गहन भित्री विद्युतीय क्षेत्रलाई एकरूप बनाउनको लागि परिष्कृत ट्रिपल-एक्सट्रुजन तह चाहिन्छ। संरचनात्मक ईन्जिनियरिङ्ले धेरै सटीक-निर्मित क्षेत्रहरू समावेश गर्दछ:

कन्डक्टर: उच्च शुद्धता, गोलाकार कम्प्याक्टेड स्ट्रेन्डेड कपर (कक्षा २) अधिकतम चालकता र न्यूनतम व्यास सुनिश्चित गर्दै।

भित्री अर्धचालक ढाल: बिजुलीको तनाव सांद्रता हटाउनको लागि कन्डक्टरमा सिधै बाहिर निकालिएको चिल्लो अर्ध-सञ्चालन तह।

XLPE इन्सुलेशन: एक्स्ट्रा-क्लिन क्रस-लिङ्क्ड पोलिथिलीन, उच्च भोल्टेजको तनाव ९० डिग्री सेल्सियससम्म निरन्तर सञ्चालन गर्ने।

बाहिरी इन्सुलेशन ढाल: स्ट्रिप गर्न मिल्ने वा बन्डेड अर्ध-सञ्चालन तह जसले रेडियल विद्युतीय क्षेत्रहरूलाई एकरूप बनाउँछ।

मेटालिक शिल्डिंग तह: हेलिकली बेरिएको उच्च-कंडक्टिभिटी तामाका टेपहरू वा तामाका तारहरू सुरक्षित रूपमा क्यापेसिटिव चार्जिङ करेन्टहरू र फल्ट करन्टहरू भुइँमा लैजान डिजाइन गरिएको।

बाहिरी सुरक्षात्मक आवरण: कडा, मौसम-प्रतिरोधी PVC वा उच्च-घनत्व PE ज्याकेट भुइँको चिसोबाट धातुको ढाललाई अलग गर्न डिजाइन गरिएको।

किन तामा कन्डक्टरहरू मध्यम भोल्टेज प्रणालीहरूमा एक्सेल

कम प्रारम्भिक लागतका कारण स्थानीय कम भोल्टेज उपयोगिता लाइनहरूमा एल्युमिनियमले हावी हुँदा, उच्च शुद्धताको तामा महत्वपूर्ण 6 kV देखि 35 kV मध्यम भोल्टेज वितरणको लागि निर्विवाद मानक धेरै मुख्य कारणहरूका लागि हो:

1. सुपीरियर वर्तमान बोक्ने क्षमता: कपरले आल्मुनियमको तुलनामा उल्लेखनीय रूपमा कम विद्युतीय प्रतिरोध प्रदान गर्दछ, सिंगल-कोर वा तीन-कोर सेटअपहरूलाई कडा भूमिगत डक्ट बैंकहरू मार्फत पावरको ठूलो ब्लकहरू प्रसारण गर्न अनुमति दिन्छ।

2. न्यूनतम भोल्टेज ड्रप: लामो औद्योगिक रनका लागि आवश्यक, तामा कोरले विस्तारित क्षेत्रीय स्प्यानहरूमा लाइन ट्रान्समिशन हीटिंग हानि नाटकीय रूपमा घटाउँछ।

3. उच्च मेकानिकल तन्य शक्ति: तामाले जटिल खाडल मार्ग वा गहिरो दिशात्मक ड्रिलिंग स्थापनाको समयमा चरम तान्न तनाव सामना गर्न सक्छ, कोर स्ट्रेचिङ जोखिमहरू हटाउँछ।

भूमिगत जोखिमहरू हटाउँदै: ढाल र आर्मर

दफन गरिएको मध्यम भोल्टेज सर्किटहरूको लागि सबैभन्दा सामान्य खतरा पानीको रूख हो - एउटा घटना जहाँ सस्तो इन्सुलेशनमा माइक्रो-भोइडहरू नमीसँग मिलाएर समयसँगै केबललाई बिस्तारै घटाउँछ।

Taitong केबलअल्ट्रा-क्लिन कम्पाउन्ड सामग्री र अत्याधुनिक ट्रिपल-को-एक्सट्रुजन क्रस-लिङ्किङ प्रविधि प्रयोग गरेर यो जोखिम हटाउँछ। वैकल्पिक स्टिल वायर आर्मर (SWA) वा डबल स्टिल टेप आर्मर (DSTA) सँग मिलाएर ओभरल्यापिङ कपर टेप शिल्डिङले दोहोरो बाधा बनाउँछ। यो बाधाले भूमिगत ढुङ्गाको दबाब, आर्द्रता घुसपैठ, र कृन्तक क्षयलाई पूर्ण रूपमा हटाउँछ, परिचालन आयु 30 वर्ष भन्दा बढि विस्तार गर्दछ।

प्राविधिक अनुपालन र कारखाना अनुकूलन

ग्लोबल इन्फ्रास्ट्रक्चर टेन्डरहरूले सम्झौताको लागि शून्य कोठा छोड्छ। मध्यम भोल्टेज प्रणालीहरूलाई कठोर प्रकार-परीक्षण प्रमाणपत्रहरू द्वारा समर्थित निर्दोष डिजाइन कार्यान्वयन चाहिन्छ।

माTaitong केबल, हामी जेनेरिक मास-स्टक क्लियरिङहाउस चलाउँदैनौं। 100% फ्याक्ट्री-प्रत्यक्ष अनुकूलित उत्पादन मोडेलमा सञ्चालन गर्दै, एकल-कोर र तीन-कोर मध्यम भोल्टेज केबलहरूको प्रत्येक ब्याच तपाईंको परियोजनाको विशिष्ट मात्राको बिल (BOQ), ट्र्याकिङ प्रणाली आवश्यकताहरू, र स्थानीयकृत वातावरणीय विशिष्टताहरू विरुद्ध सीधा इन्जिनियर गरिएको छ।

आज हाम्रो मध्यम-भोल्टेज प्राविधिक इकाईलाई सम्पर्क गर्नुहोस्कारखाना प्राविधिक क्याटलगहरू पहुँच गर्न, क्रस-सेक्शनल डिजाइन पानाहरू, वा तपाईंको क्षेत्रीय ग्रिड पूर्वाधार टेन्डरको लागि द्रुत, अनुबंध-तयार लागत अनुमान प्राप्त गर्न!
