किन 4-कोर आर्मर्ड एल्युमिनियम केबल्स पावर ग्रिडहरू

सारांश: औद्योगिक उपयोगिता विस्तार, सौर्य प्लान्ट सङ्कलन सञ्जाल, र व्यावसायिक भवन वितरण मुख्यहरूमा, कडा खरीद बजेटसँग प्रत्यक्ष-दफनको स्थायित्व सन्तुलन एक प्रमुख इन्जिनियरिङ प्राथमिकता हो। 4-कोर बख्तरबंद एल्युमिनियम पावर केबलहरू (YJLV22 / 0.6/1kV श्रृंखला) कम भोल्टेज माध्यमिक नेटवर्कहरूको लागि उच्च-विश्वसनीय प्रसारण समाधानको रूपमा सेवा गर्दछ। यस प्राविधिक लेखले अन्तर्राष्ट्रिय पूर्वाधार टेन्डरहरूको लागि 4-कोर एल्युमिनियम पावर केबलहरूलाई शीर्ष विकल्प बनाउने बहु-स्तरीय डिजाइन, डबल स्टिल टेप आर्मर मेकानिक्स, र लागत लाभहरूको विश्लेषण गर्दछ।

सामग्रीको तालिका

परिचय

4-कोर आर्मर्ड एल्युमिनियम केबलहरूको संरचनात्मक वास्तुकला

डबल स्टिल टेप आर्मर: गार्डिङ प्रत्यक्ष-दफन उपयोगिता रन

4-कोर डिजाइन: तीन-चरण कम-भोल्टेज शक्ति स्ट्रिमलाइन

स्ट्रेन्डेड एल्युमिनियम कन्डक्टरहरूको लागत लाभ

क्षेत्रीय पावर ग्रिडहरूमा प्राथमिक अनुप्रयोग परिदृश्यहरू

कारखाना-प्रत्यक्ष अनुकूलन र सोर्सिङ सुरक्षा

परिचय

भूमिगत कम भोल्टेज विद्युत वितरण लाइनहरू भारी शारीरिक तनावको अधीनमा छन्। भूमिगत खाडलहरूले गैर-आर्मर्ड केबलहरूलाई माटोको आन्दोलन, कम्प्याक्सन बलहरू, तीखो चट्टानको किनारहरू, र सम्भावित मुसाको घुसपैठमा पर्दाफास गर्छ। थप रूपमा, लामो वितरण स्प्यानहरूमा तामा कन्डक्टरहरू निर्दिष्ट गर्दा कच्चा माल लागत र माल ढुवानी खर्चहरू बढ्छ।

यी स्थापना अवरोधहरू समाधान गर्न, Taitong केबलले प्रिमियम 0.6/1kV 4-कोर स्टिल टेप बख्तरबंद आल्मुनियम पावर केबलहरू निर्माण गर्दछ। बलियो डबल स्टील टेप आर्मरिंगको साथ उच्च-कंडक्टिभिटी स्ट्र्यान्डेड एल्युमिनियम कन्डक्टरहरू जोडा गरेर, हाम्रा केबलहरूले विश्वव्यापी उपयोगिता ठेकेदारहरूको लागि भरपर्दो मेकानिकल बल र निरन्तर पावर डेलिभरी प्रदान गर्दछ।

4-कोर आर्मर्ड एल्युमिनियम केबलहरूको संरचनात्मक वास्तुकला

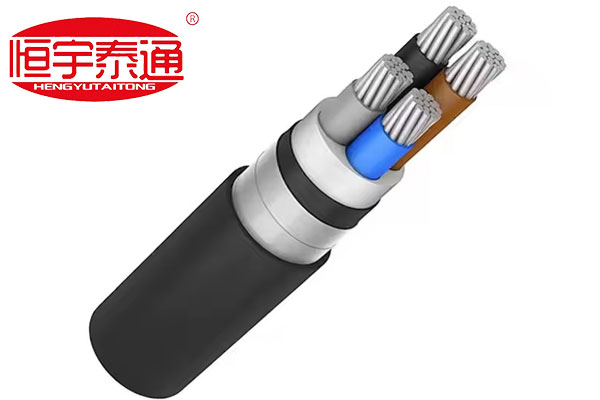

4-कोर बख्तरबंद एल्युमिनियम पावर केबल क्रस-सेक्शनमा विस्तृत हेराईले कडा भूमिगत अवस्थाहरूको लागि निर्मित यसको स्तरित इन्जिनियरिङलाई चित्रण गर्दछ:

कम्प्याक्टेड स्ट्रेन्डेड एल्युमिनियम कन्डक्टरहरू: इष्टतम विद्युतीय चालकता सुनिश्चित गर्दा उच्च-शुद्ध विद्युतीय एल्युमिनियम तारहरूबाट बनेको केबल व्यासमा कडा रूपमा फसेको छ।

रंग-कोड गरिएको XLPE/PVC इन्सुलेशन:रङ-कोड गरिएको चरण इन्सुलेशन (जस्तै, ब्राउन, नीलो, कालो, खैरो) साइट स्थापनाको क्रममा सही चरण पहिचान र सरलीकृत टर्मिनल जडानलाई अनुमति दिन्छ।

बाहिर निकालिएको भित्री ओछ्यान:आर्मर घर्षण क्षति रोक्नको लागि भेला गरिएको कोर बन्डलमा बेरिएको चिकनी भित्री सुरक्षात्मक कुशन तह।

डबल स्टील टेप आर्मर (DSTA):ओभरल्यापिङ हेलिकल स्टिल आर्मर टेपहरू भित्री ओछ्यानको वरिपरि सुरक्षित रूपमा बेरिएको छ, भारी बाह्य प्रभावहरू र रेडियल दबावलाई अवशोषित गर्दै।

मौसम प्रतिरोधी बाहिरी आवरण:भारी शुल्क, UV-स्थिर PVC वा PE बाहिरी ज्याकेट माटोको नमी, एसिड जंग, र सतह घर्षण प्रतिरोध।

डबल स्टिल टेप आर्मर: गार्डिङ प्रत्यक्ष-दफन उपयोगिता रन

परियोजना परामर्शदाता र EPC ठेकेदारहरूले भूमिगत केबल स्थापनाका लागि किन डबल स्टिल टेप आर्मर (DSTA) निर्दिष्ट गर्छन्?

1. प्रत्यक्ष-दफन अनुकूलता:बख्तरबंद केबलहरूले महँगो बाह्य PVC वा कंक्रीट कन्ड्युट पाइपहरूको आवश्यकतालाई हटाउँदछ, खुला पृथ्वीको खाडलहरूमा सीधा स्थापना गर्न र कुल सिभिल निर्माण लागत घटाउन अनुमति दिन्छ।

2. चरम क्रश र प्रभाव प्रतिरोध:माटोको बस्ती र माथिबाट गुजरने भारी सवारीहरूले निरन्तर ठाडो बल लागू गर्दछ। डबल स्टिल टेप र्‍यापहरूले आन्तरिक कन्डक्टरहरूलाई विरूपण र भौतिक पंचरबाट जोगाउँछ।

3. भूमिगत कीट रक्षा:कृन्तकहरू र फोहोर गर्ने कीराहरूले बारम्बार नरम बाह्य पोलिमरहरू चपाउँछन्। स्टिल टेप लेयरले एक अभेद्य भौतिक बाधा सिर्जना गर्दछ जसले लाइन सेवा जीवन 30 वर्ष भन्दा बढि विस्तार गर्दछ।

4-कोर डिजाइन: तीन-चरण कम-भोल्टेज शक्ति स्ट्रिमलाइन

4-कोर कन्फिगरेसन विशेष गरी तीन-चरण चार-तार वितरण नेटवर्कहरू (3 Ph+N) को लागि डिजाइन गरिएको हो:

सन्तुलित चरण वितरण:एकल केबल बन्डलमा पूर्ण आकारको तटस्थ कन्डक्टरको साथ तीन चरण कन्डक्टरहरू समायोजन गर्दछ।

सरलीकृत लेआउट:धेरै एकल-कोर केबलहरू चलाउने तुलनामा केबल बिछाउने श्रम र केबल ट्रे स्पेस आवश्यकताहरू घटाउँछ।

स्ट्रेन्डेड एल्युमिनियम कन्डक्टरहरूको लागत लाभ

कच्चा पदार्थको मूल्य निर्धारणले पूर्वाधारको व्यवहार्यतालाई महत्त्वपूर्ण असर गर्छ। तामाको सट्टा स्ट्रेन्डेड एल्युमिनियम कन्डक्टरहरू प्रयोग गर्दा स्पष्ट आर्थिक लाभहरू प्राप्त हुन्छन्:

पर्याप्त पूँजी बचत:एल्युमिनियमले तामाको सामग्री लागतको एक अंशमा उत्कृष्ट पावर बोक्ने क्षमता प्रदान गर्दछ, जसले ठेकेदारहरूलाई लामो वितरण दूरीमा परियोजनाको बजेट विस्तार गर्न सक्षम बनाउँछ।

ढुवानी र ह्यान्डलिंग वजन घट्यो:एल्युमिनियमको हल्का तौल गुणले केबल ट्रे तान्नलाई सरल बनाउँछ, स्थापना जनशक्ति घटाउँछ, र विदेशी ढुवानीका लागि कन्टेनर फ्रेट लोडिङलाई अनुकूलन गर्छ।

क्षेत्रीय पावर ग्रिडहरूमा प्राथमिक अनुप्रयोग परिदृश्यहरू

तिनीहरूको संरचनात्मक स्थायित्व र उच्च लागत-दक्षताको लागि धन्यवाद, Taitong केबलको 4-कोर आर्मर्ड एल्युमिनियम लाइनहरू विश्वव्यापी टेन्डरहरूमा व्यापक रूपमा चित्रित छन्:

सौर्य र पवन फार्म संग्रह नेटवर्क:फराकिलो सौर्य क्षेत्रहरूमा स्टेप-अप ट्रान्सफर्मरहरूबाट मुख्य वितरण केन्द्रहरूमा कम-भोल्टेज एसी पावर ढुवानी गर्दै।

औद्योगिक र वाणिज्य परिसरहरू:मुख्य उपयोगिता ट्रान्सफर्मरहरूलाई कारखाना वितरण प्यानलहरूमा जडान गर्ने भूमिगत मुख्य फिडरहरू रूट गर्दै।

उपनगरीय ग्रिड विस्तार टेन्डरहरू:बढ्दो आवासीय क्षेत्रहरूमा मौसम-सम्बन्धित बिजुली आउटेज रोक्नको लागि दफन गरिएका सशस्त्र नेटवर्कहरूसँग कमजोर ओभरहेड लाइनहरू प्रतिस्थापन गर्दै।

कारखाना-प्रत्यक्ष अनुकूलन र सोर्सिङ सुरक्षा

उपयोगिता टेन्डरहरूले इन्सुलेशन शून्यता, कन्डक्टर भिन्नता, वा आर्मर ग्यापहरूको लागि शून्य कोठा छोड्छ। विश्वव्यापी खरीद अनुबंधहरूले IEC 60502-1 र BS 5467 सहित मान्यता प्राप्त मापदण्डहरूको कडा पालना गर्न माग गर्दछ।

माTaitong केबल, हामी 100% कारखाना-प्रत्यक्ष अनुकूलित उत्पादन मोडेल मार्फत तपाईंको परियोजना कार्यान्वयनलाई समर्थन गर्छौं। हामी पूर्व-निर्मित, पुरानो गोदाम क्लियरेन्स वस्तुहरू धक्का गर्दैनौं। यसको सट्टा, हामी तपाईंको परियोजनाको परिमाणको सटीक बिल (BOQ) - क्यालिब्रेटिंग कन्डक्टर क्रस-सेक्शनहरू (16 mm2 सम्म 500 mm2 सम्म), इन्सुलेशन मोटाई, आर्मर प्यारामिटरहरू, र बाहिरी राष्ट्रिय स्तरको स्थानीय सामग्रीहरू पूरा गर्न 4-कोर बख्तरबंद एल्युमिनियम केबलहरूको प्रत्येक ब्याचलाई कस्टम-निर्माण गर्छौं।

अनुरोध गर्न आज हाम्रो पावर केबल इन्जिनियरिङ डिभिजनलाई सम्पर्क गर्नुहोस्प्रमाणित प्रकार-परीक्षण रिपोर्टहरू, अनुकूलन आयामी रेखाचित्रहरू, वा तपाईंको आगामी पावर टेन्डरको लागि एक्सप्रेस, कारखाना-प्रत्यक्ष मूल्य उद्धरण!
