किन शिल्डेड कन्ट्रोल केबलहरूले EMI आवाजलाई रोक्छ

सारांश:स्वचालित उत्पादन प्लान्टहरू, पावर उत्पादन स्टेशनहरू, र जटिल प्रशोधन सुविधाहरूमा, तीव्र विद्युत चुम्बकीय क्षेत्रहरू सिर्जना गर्दै, भारी पावर लाइनहरूसँगै नियन्त्रण लाइनहरू चल्छन्।शिल्डेड नियन्त्रण विरोधी हस्तक्षेप केबलहरूयी कार्यहरूको भरपर्दो स्नायु प्रणालीको रूपमा सेवा गर्दछ। यस लेखले बहु-स्तरित सामग्री वास्तुकला, विद्युत चुम्बकीय हस्तक्षेप (EMI) दमन मेकानिक्स, र आधुनिक औद्योगिक स्वचालनका लागि प्रिमियम नियन्त्रण केबलहरूलाई महत्वपूर्ण बनाउने फाइदाहरू तोड्छ।

सामग्रीको तालिका

परिचय

शिल्डेड एन्टी-हस्तक्षेप नियन्त्रण केबलहरूको संरचनात्मक एनाटॉमी

किन ब्रेडेड शिल्डिंग औद्योगिक शोरको बिरूद्ध महत्त्वपूर्ण छ

स्वचालित ईन्जिनियरिङ् मा महत्वपूर्ण आवेदन परिदृश्य

कारखाना-प्रत्यक्ष अनुपालन र अनुकूलन आदेश

परिचय

औद्योगिक प्लान्टहरूले स्मार्ट स्वचालित प्रणालीहरू एकीकृत गर्दा, इलेक्ट्रोनिक उपकरणहरूको घनत्व तीव्र रूपमा बढ्छ। यो उच्च घनत्व वातावरणले ठूलो मात्रामा विद्युत चुम्बकीय हस्तक्षेप (EMI) र रेडियो फ्रिक्वेन्सी हस्तक्षेप (RFI) उत्पन्न गर्दछ। पर्याप्त ढाल बिना, प्रोग्रामेबल तर्क नियन्त्रकहरू (PLCs), सेन्सरहरू, र एक्चुएटरहरूमा पठाइएका कम भोल्टेज नियन्त्रण संकेतहरू सजिलै भ्रष्ट हुन सक्छन्, जसले गर्दा गलत मेसिन रिडिङहरू, प्रणाली त्रुटिहरू, वा खतरनाक आपतकालीन बन्दहरू हुन सक्छन्।

महत्वपूर्ण स्वचालित संकेतहरू सुरक्षित गर्न,Taitong केबलहेवी-ड्युटी शिल्डेड कन्ट्रोल एन्टी-इन्टरफेरेन्स केबलहरू निर्माण गर्दछ। अत्यधिक लचिलो कन्डक्टरहरूलाई घना धातुको ढालको साथ संयोजन गर्दै, यी नियन्त्रण रेखाहरूले विश्वव्यापी रूपमा भारी अवरोध भएका औद्योगिक क्षेत्रहरूमा निर्दोष सिग्नल डेलिभरी सुनिश्चित गर्दछ।

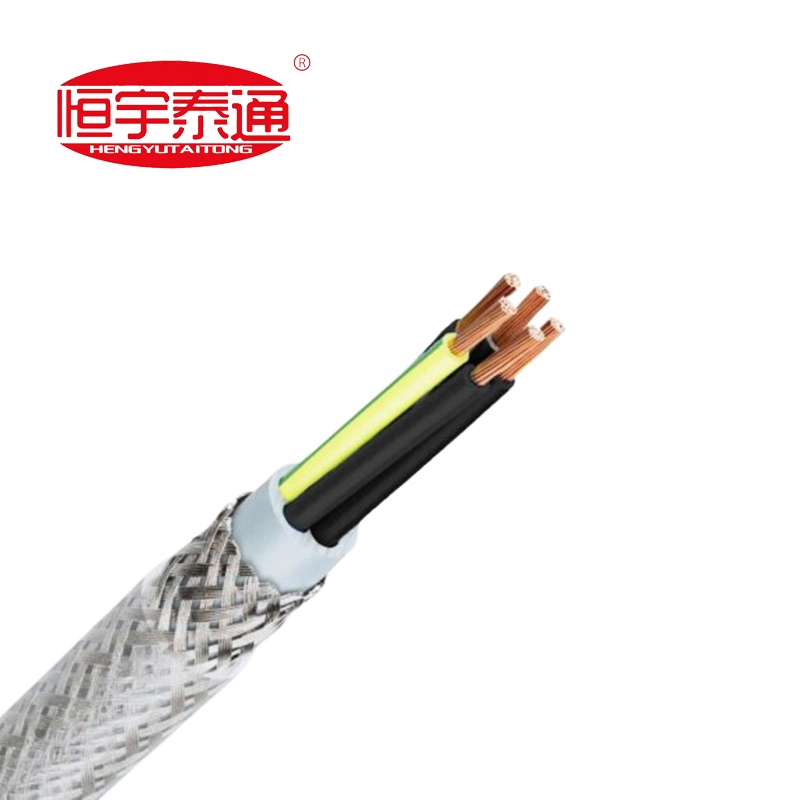

शिल्डेड एन्टी-हस्तक्षेप नियन्त्रण केबलहरूको संरचनात्मक एनाटॉमी

मानक नियन्त्रण केबलको आन्तरिक कन्फिगरेसन आन्तरिक तामा कन्डक्टरहरूबाट बाहिरी आवाजलाई अलग गर्न तह-दर-तह इन्जिनियर गरिएको छ:

उच्च शुद्धता तामा कन्डक्टरहरू: मल्टि-कोर, फराकिलो सादा तामाको तारहरू मिलेर बनेको, अधिकतम विद्युतीय चालकता प्रदान गर्ने र नियन्त्रण प्यानलहरू भित्र कडा मार्गका लागि उच्च लचिलोपन प्रदान गर्ने।

रङ-कोड इन्सुलेशन: प्रिमियम PVC वा XLPE इन्सुलेशन कम्पाउन्ड फरक रङ-कोडिङ (मानक हरियो/पहेँलो ग्राउन्डिङ तार सहित) सिधा टर्मिनल पहिचान र स्थापनाको समयमा सुरक्षाको लागि।

भित्री ओछ्यान / म्यान तह: एक चिल्लो पोलिमर र्‍याप वा एक्स्ट्रुडेड तह जसले ट्विस्टेड कोरहरूलाई एकसाथ जोड्छ र ओभरलाइङ शिल्डको लागि सुरक्षात्मक कुसन बनाउँछ।

उच्च कभरेज ब्रेडेड मेटालिक शील्ड: अभेद्य विद्युत चुम्बकीय बाधाको रूपमा काम गर्ने, भित्री कोरलाई ढाक्ने बाक्लो, क्रस-बुनिएको टिन भएको तामा वा स्टिलको तारको ब्रेड।

फ्लेम-रिटार्डन्ट बाहिरी ज्याकेट: एक बलियो PVC म्यान तेल छर्ने, नमी ट्र्याकिङ, घर्षण, र खुला केबल ट्रे मा ज्वाला प्रसार को प्रतिरोध गर्न को लागी बनाईएको छ।

किन ब्रेडेड शिल्डिंग औद्योगिक शोरको बिरूद्ध महत्त्वपूर्ण छ

असुरक्षित नियन्त्रण तारहरूले आधारभूत विद्युतीय लूपहरूमा राम्रोसँग काम गर्दा, स्वचालित औद्योगिक हबहरूले तीन मुख्य कार्यसम्पादन कारणहरूको लागि उच्च-कभरेज ब्रेडेड शील्डहरू अनिवार्य गर्दछ:

1. व्यापक EMI र RFI अवशोषण: धातुको चोटीले फराडे पिंजराको रूपमा काम गर्दछ। यसले वरपरका ठूला मोटरहरू, ट्रान्सफर्मरहरू, र उच्च-भोल्टेज पावर केबलहरूबाट विकिरणित विद्युत चुम्बकीय तरंगहरूलाई रोक्छ, भित्री कोर संकेतहरूलाई बाधा पुर्‍याउनु अघि आवारा प्रवाहहरूलाई सुरक्षित रूपमा भुइँमा घुमाउँछ।

2. सुपीरियर लचिलो शक्ति: स्थिर आल्मुनियम पन्नी ढालहरू विपरीत जुन गतिशील मेसिनरी भित्र बारम्बार झुक्दा सजिलै च्यात्न वा क्र्याक गर्न सक्छ, बुनेको धातुको चोटीले निरन्तर मेकानिकल फ्लेक्सिङ र घुमाइमा पनि 100% संरचनात्मक ढालको अखण्डता कायम राख्छ।

3. क्रस-टक रोकथाम: मल्टि-कोर कन्ट्रोल कन्ड्युटहरूमा, एक तारमा उच्च-फ्रिक्वेन्सी प्रवाहहरूले छिमेकी सर्किटहरूमा रगत बगाउन सक्छ। सटीक ब्रेडिङले व्यक्तिगत केबल समूहहरूलाई अलग गर्छ, सफा, स्वतन्त्र डेटा स्ट्रिमहरू सुनिश्चित गर्दछ।

स्वचालित ईन्जिनियरिङ् मा महत्वपूर्ण आवेदन परिदृश्य

तिनीहरूको विरोधी-हस्तक्षेप विश्वसनीयताको लागि धन्यवाद, परिरक्षण नियन्त्रण केबलहरू सटीक पूर्वाधार टेन्डरहरूमा भारी रूपमा निर्दिष्ट गरिएको छ:

स्वचालित असेंबली र रोबोटिक्स लाइनहरू: केन्द्रीय PLC नियन्त्रण डेस्कहरूलाई स्वचालित रोबोटिक हतियारहरू र निर्बाध कमाण्ड लूपहरू आवश्यक पर्ने एसेम्बली कन्भेयरहरूसँग लिङ्क गर्दै।

सबस्टेशन नियन्त्रण र रिले प्यानलहरू: उच्च भोल्टेज पावर वातावरण भित्र अन्तरसम्बन्धित मापन उपकरणहरू, सुरक्षात्मक रिलेहरू, र स्विचगियर नियन्त्रणहरू।

पेट्रोकेमिकल र प्रशोधन रिफाइनरीहरू: विस्तारित इनडोर र बाहिरी केबल रनहरूमा नाजुक तापक्रम, दबाब, र फ्लो-मिटर सेन्सर रिडिङहरू प्रसारण गर्दै।

HVAC र भवन व्यवस्थापन: स्वचालित भेन्टिलेसन, लिफ्टहरू, र सुरक्षा वास्तुकलाहरू प्रबन्ध गर्न व्यावसायिक हाई-राइजहरू मार्फत सुरक्षित, कम-आवाज नियन्त्रण लूपहरू राउट गर्दै।

कारखाना-प्रत्यक्ष अनुपालन र अनुकूलन आदेश

प्रेसिजन इन्स्ट्रुमेन्टेसनले प्रतिबाधा असंतुलन वा शिल्डिङ ग्यापहरूको लागि शून्य मार्जिनलाई अनुमति दिन्छ। औद्योगिक खरिद सम्झौताहरूले IEC 60227 वा क्षेत्रीय औद्योगिक मापदण्डहरू जस्ता सख्त गुणस्तर मापदण्डहरूसँग सटीक अनुरूपता अनिवार्य गर्दछ।

माTaitong केबल, हामी 100% कारखाना-प्रत्यक्ष अनुकूलित उत्पादन मोडेलको पक्षमा कठोर, ठूलो-उत्पादित सूची क्लियरिङ प्रणालीहरू अस्वीकार गर्छौं। हामी बुझ्दछौं कि प्रत्येक स्वचालन सेटअपलाई अद्वितीय कोर गणनाहरू, विशिष्ट ग्राउन्डिङ व्यवस्थाहरू, र विशेष इन्सुलेशन गुणहरू आवश्यक पर्दछ। हामी नियन्त्रण केबलहरूको प्रत्येक ब्याचलाई सीधा तपाईंको प्रोजेक्टको विशिष्ट बिल अफ क्वान्टिटीज (BOQ) मा कस्टम-निर्माण गर्छौं - क्यालिब्रेट गर्ने कोर साइजिङ, कभरेज अनुपातहरू र ज्याकेट कम्पाउन्डहरू तपाईंको सही विद्युतीय वातावरणसँग मेल खान्छ।

आज हाम्रो इन्स्ट्रुमेन्टेसन इन्जिनियरिङ टोलीलाई सम्पर्क गर्नुहोस्प्रमाणित प्राविधिक रेखाचित्रहरू, अनुकूलन कोर व्यवस्था लेआउटहरू अनुरोध गर्न, वा तपाईंको आगामी परियोजना टेन्डरको लागि एक्सप्रेस, प्रत्यक्ष-कारखाना मूल्य अनुमान प्राप्त गर्न!
